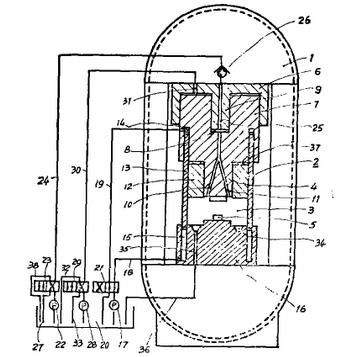

在上圖中，1位鋼絲纏繞的機架，在機架內安裝了鍛造用裝置2，其內有一個鍛造室3，在該室內放置欲段坯料，鍛造活塞4上裝有密封圈，它可以伸入到鍛造室3內。裝置2有一個環形主缸6，主活塞7可在其內運動。在主活塞7內有一個壓力 補償室8、背壓活塞9與機架1相連接。
  因此，液壓機生產廠家介紹到在 整個循環中紅，背壓活塞9是固定不動的。它裝有密封裝置，插入到壓力補償室8中；并且通過主活塞7內的通道10和11把鍛造室3和壓力補償室8溝通。
  鍛造室3的外殼是一個管形零件12，它與一個可軸向移動的套筒13固接，并隨套筒13運動。套筒13的頂部與主活塞7內的環形槽14滑動配合，其底部與底座16內的環形槽15滑動配合。因此，套筒13的兩端在各自的環形槽14和15內起著兩個活塞的作用。
  套筒13的上下運動，由泵17及閥21來控制。壓力補償室8內的油由泵22及閥23；來供給。在通向壓力補償室8的管道上裝有一單向閥26，以防止油從壓力補償室8返流回油箱20.主活塞7時通過泵28和閥29來操縱的。
  在鍛造室底座16上開有排液溝槽34，它與油箱20接通。最后液壓機生產廠家還指出，在管形零件12和主活塞7之間有一間隔零件37.
